[한드림넷] SG보안스위치 MDS 설정 방법

SG보안스위치

보안 스위치는 Layer 1~4까지 보호가 가능하며 사용자 접점에서의 내부 네트워크 보안을 수행합니다.

정보보호 및 네트워크 보호 등 중요 서비스를 보호합니다.



한드림넷 SG보안스위치 모델명을 잘보면

SG0000AAAAA 이런식으로 되어있는데 A부분의 뜻은 이러합니다.

G: Gigabit

X : 10G

Q : 40G

C : 100G

PoE : Power over Ethernet(+)

---

MDS 설정

MDS란 Multi Dimension Security의 줄임말입니다.

mds enable ge1-22 detect                      // 유해트래픽 탐지 및 차단 포트 지정
mds uplink ge23-24,xe                         // uplink 지정
mds self-loop-detect ge1-22                   // self loop 탐지 및 차단 포트 지정
mds response enable                           // (VIPM)
mds syslog enable                             // 탐지 된 syslog 기록 및 저장
mds log-server 127.0.0.1 0000                 // 저장 서버 (VIPM)
mds ipm-port ge1-22                           // IP/MAC 등 자료 수집 (VIPM)
mds auto-config                               // config 자동저장 (VIPM)
mds arp-spoofing detect ge1-22                // arp 탐지 및 차단 포트 지정

설정하는 방법은 configure terminal에서 위 명령어들을 알맞게 수정하여 사용하면 됩니다.

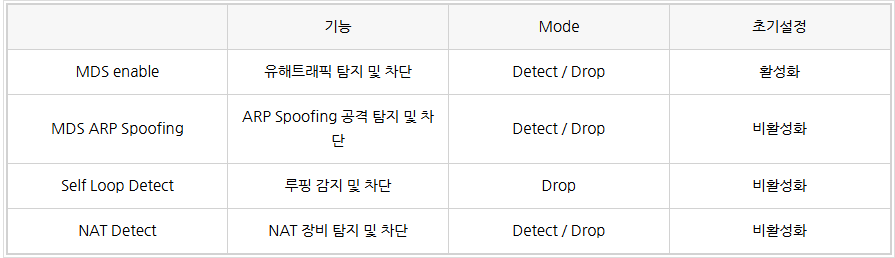

Detect 모드와 Drop 모드가 있는데

Detect 모드는 유해트래픽 발생 시 모두 전송하며 탐지 Log만 기록하는 반면

Drop 모드는 유해트래픽 발생 시 유해트래픽을 차단하고 Log도 기록합니다.



또한 MDS설정하실때 uplink와 downlink가 나오는데

구성하실때 uplink는 백본 스위치 혹은 보안스위치간 직접 연결을 하시고

downlink는 PC나 IP 전화기 등 사용자가 사용하는 하단에 쓰셔야 합니다.

uplink는 보안기능이 없고

Downlink에만 보안기능있기 때문에 이점 유의 하시기 바랍니다.

---

MDS 확인

Switch#configure terminal
Switch(config)#show running-config | include mds

위 방법으로 MDS 설정을 확인하실 수 있습니다.



Switch#show mds detect-list

위 명령어로 Detect log를 확인하실 수 있습니다.

더 자세한 사항은

show mds detect-list log 000

으로 확인가능 합니다.

000은 ketNo를 넣어주시면 됩니다.

---

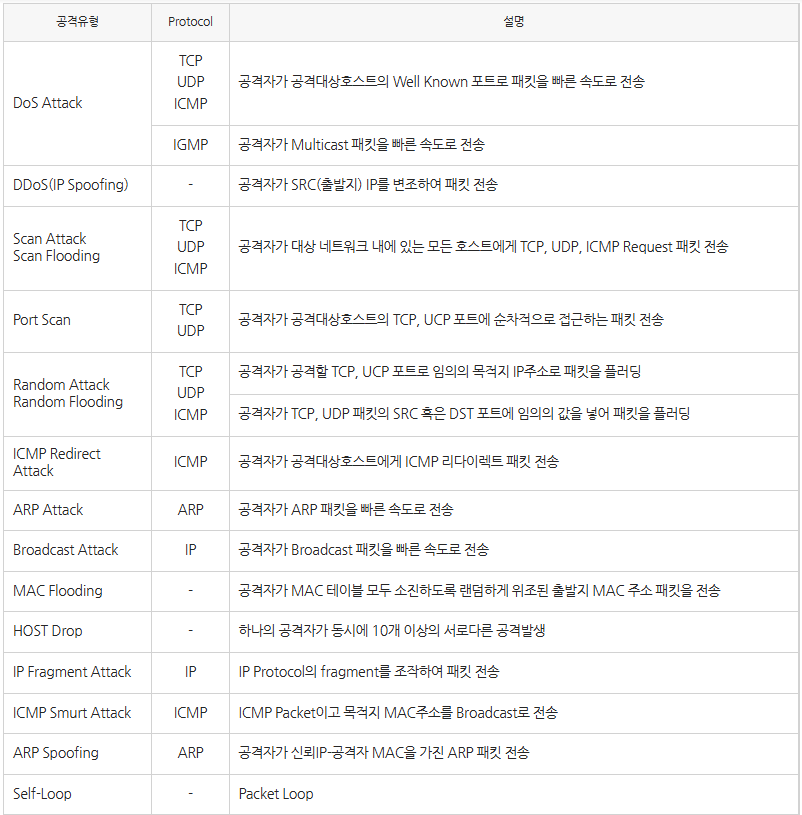

공격 차단 유형
