[한드림넷] 스위치 vlan 설정 방법

이번 설정할 스위치는 한드림넷 스위치 입니다.

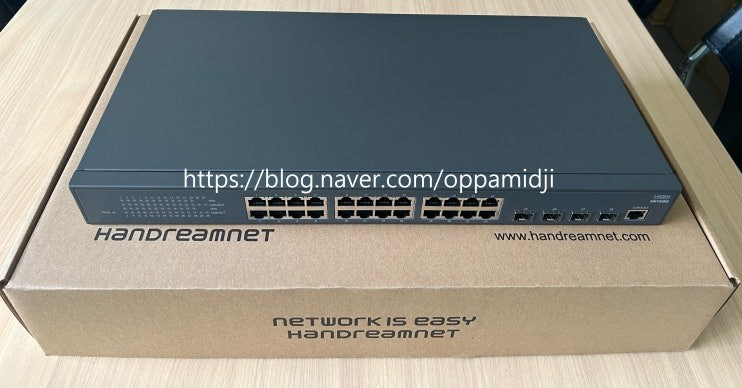

HN1028G 모델이며 vlan 설정 방법에 대해 알려드리겠습니다.



그 외 다른 모델의 스위치더라도 한드림넷 장비라면 다르지 않을 거라 봅니다.

---

Vlan 생성

HN1028# conf t
HN1028(config)# vlan database
HN1028(config-vlan)# vlan 10 bridge 1

vlan database에 진입하여 vlan1.10을 생성하였습니다.



Vlan IP 설정

HN1028# conf t
HN1028(config)# interface vlan1.10
HN1028(config-vlan)# ip address 192.168.0.1/24

vlan1.10에 관리IP 192.168.0.1을 주고 24비트를 주어 192.168.0.x 대역을 만들어 주었습니다.



Vlan 인터페이스 할당

HN1028# conf t
HN1028(config)# interface ge1
HN1028(config-if)# switchport mode access
HN1028(config-if)# switchport access vlan 10

위 방법은 untagged 방식이며 인터페이스 1번에 vlan1.10을 넣어주었습니다.



HN1028# conf t
HN1028(config)# interface ge2
HN1028(config-if)# switchport mode trunk
HN1028(config-if)# switchport trunk permit vlan add 10,20

/* 네이티브 성정 필요한 경우*/
HN1028(config-if)# switchport trunk native vlan 10

위 방법은 tagged 방식이며 한 인터페이스에 1개 이상의 vlan을 설정 할 경우 사용됩니다.(ex. uplink)



Vlan 삭제

HN1028# conf t
HN1028(config)# vlan database
HN1028(config-vlan)# no vlan1.10

vlan1.10을 삭제하였습니다.
